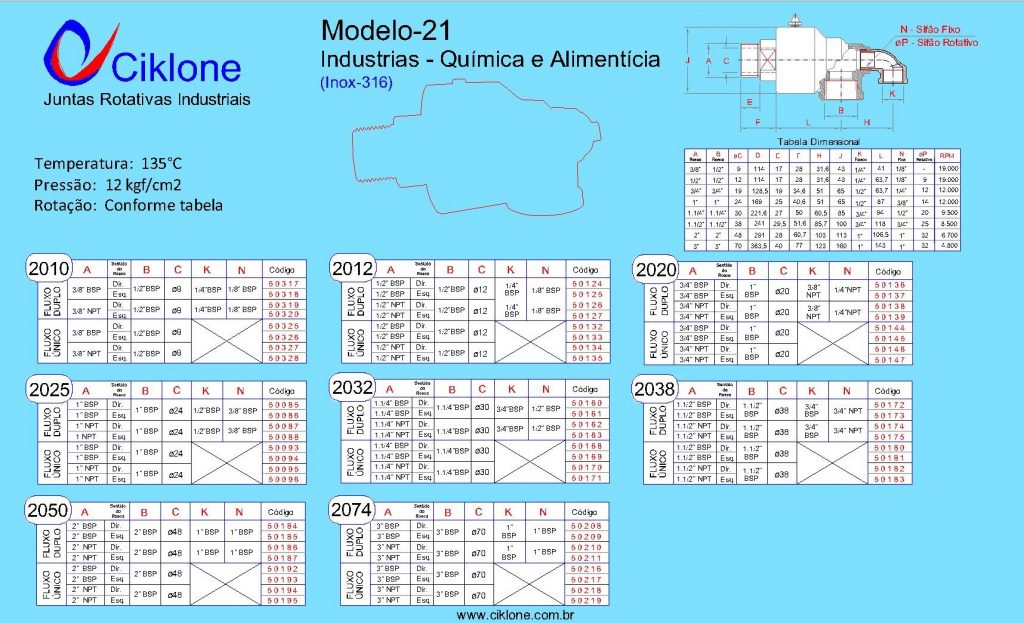

MODELO 21

JUNTA ROTATIVA

Indústrias químicas e alimentícias

INOX 316

0°C
T. MAX
0
kgf/cm2
RPM0
Veja Tabela

Veja informações técnicas e medidas de roscas disponíveis

Junta Rotativa, União Rotativa, Multi-Uso, Água, Óleo, Ar

Tabela Dimensional

A
Rosca		 B
Rosca		 øC D E F J K
Rosca		 L RPM
1/2" 1/2" 12 114 17 28 43 1/4" 63,7 19.000
3/4" 3/4" 19 142 19 33 56 3/8" 55 15.000
1" 1" 24 169 25 40,6 65 1/2" 87 12.000
1.1/4" 1.1/4" 30 221,6 27 50 85 3/4" 94 9.500
1.1/2" 1.1/2" 38 241 29,5 51,6 100 3/4" 118 8.500
2" 2" 48 291 28 60,7 113 1" 106,5 6.700

Modelo: 2125

A Sentido
da Rosca		 B C Código
1" BSP Dir. 1"BSP ø24 50342
1" BSP Esq. 50343
1" NPT Dir. 50344
1/2" NPT Esq. 50345

Modelo: 2132

A Sentido
da Rosca		 B C Código
1.1/4" BSP Dir. 1.1/4"BSP ø30 50384
1.1/4"BSP Esq. 50336
1.1/4"NPT Dir. 50374
1.1/4"NPT Esq. 50338

Modelo: 2138

A Sentido
da Rosca		 B C Código
1.1/2"BSP Dir. 1.1/2"BSP ø38 50358
1.1/2"BSP Esq. 50333
1.1/2"NPT Dir. 50332
1.1/2"NPT Esq. 50334

Modelo: 2150

A Sentido
da Rosca		 B C Código
2"BSP Dir. 2"BSP ø48 50370
2"BSP Esq. 50361
2"NPT Dir. 50331
2"NPT Esq. 50360
