FAMÍLIA 10

Junta Rotativa, União Rotativa, Vapor e Óleo-Térmico

JUNTA ROTATIVA

Vapor e Óleo-Térmico 260°C

Mancais em Carbono Grafite + Antimônio de Alta Performance.

0°C
T. MAX
0
kgf/cm2
0
RPM min.
0
RPM max.

Veja informações técnicas e medidas de roscas disponíveis

Junta Rotativa, União Rotativa, Vapor e Óleo-Térmico

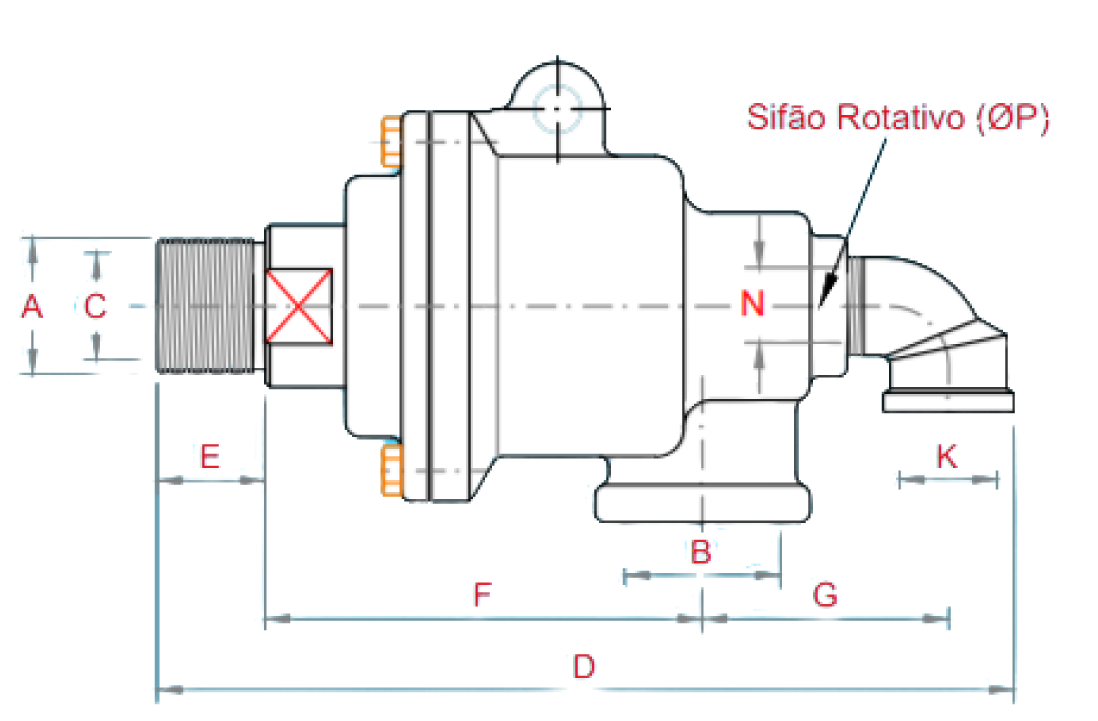

Tabela Dimensional

A
Rosca		 B
Rosca		 øC D E F G K
Rosca		 N
Fixo		 øP
Rotativo		 RPM
3/4" 3/4" 19 183 23 94 52 1/2" 1/4" 12 1500
1" 1" 19 183 23 94 52 1/2" 3/8" 16 1500
1.1/4" 1.1/4" 30 212 25 107 62 3/4" 1/2" 20 900
1.1/2" 1.1/2" 38 263 29 128 88 3/4" 3/4" 25 900
2" 2" 48 315 32 169 97 1" 1" 32 700
3" 3" 70 475 52 230 150 1" 1" 32 500
MOD: 1020 A Sentido da Rosca B C K N Código
Fluxo Duplo 3/4" BSP Direita 3/4" BSP ø20 1/2" BSP 1/4" NPT 5 0 4 0 0
3/4" BSP Esquerda 5 0 4 0 1
3/4" NPT Direita 3/4" BSP ø20 1/2" BSP 1/4" NPT 5 0 4 0 2
3/4" NPT Esquerda 5 0 4 0 3
Fluxo Único 3/4" BSP Direita 3/4" BSP ø20 - 5 0 4 0 5
3/4" BSP Esquerda 5 0 4 0 6
3/4" NPT Direita 3/4" BSP ø20 5 0 4 0 7
3/4" NPT Esquerda 5 0 4 0 8
MOD: 1025 A Sentido da Rosca B C K N Código
Fluxo Duplo 1" BSP Direita 1" BSP ø24 1/2" BSP 3/8" NPT 5 0 4 1 0
1" BSP Esquerda 5 0 4 1 1
1" NPT Direita 1" BSP ø24 1/2" BSP 3/8" NPT 5 0 4 1 2
1" NPT Esquerda 5 0 4 1 3
Fluxo Único 1" BSP Direita 1" BSP ø24 - 5 0 4 1 5
1" BSP Esquerda 5 0 4 1 6
1" NPT Direita 1" BSP ø24 5 0 4 1 7
1" NPT Esquerda 5 0 4 1 8
MOD: 1032 A Sentido da Rosca B C K N Código
Fluxo Duplo 1.1/4" BSP Direita 1.1/4" BSP ø30 3/4" BSP 1/2" NPT 5 0 4 2 0
1.1/4" BSP Esquerda 5 0 4 2 1
1.1/4" NPT Direita 1.1/4" BSP ø30 3/4" BSP 1/2" NPT 5 0 4 2 2
1.1/4" NPT Esquerda 5 0 4 2 3
Fluxo Único 1.1/4" BSP Direita 1.1/4" BSP ø30 - 5 0 4 2 5
1.1/4" BSP Esquerda 5 0 4 2 6
1.1/4" NPT Direita 1.1/4" BSP ø30 5 0 4 2 7
1.1/4" NPT Esquerda 5 0 4 2 8
MOD: 1038 A Sentido da Rosca B C K N Código
Fluxo Duplo 1.1/2" BSP Direita 1.1/2" BSP ø38 3/4" BSP 3/4" BSP 5 0 4 3 0
1.1/2" BSP Esquerda 5 0 4 3 1
1.1/2" NPT Direita 1.1/2" BSP ø38 3/4" BSP 3/4" BSP 5 0 4 3 2
1.1/2" NPT Esquerda 5 0 4 3 3
Fluxo Único 1.1/2" BSP Direita 1.1/2" BSP ø38 - 5 0 4 3 5
1.1/2" BSP Esquerda 5 0 4 3 6
1.1/2" NPT Direita 1.1/2" BSP ø38 5 0 4 3 7
1.1/2" NPT Esquerda 5 0 4 3 8
MOD: 1050 A Sentido da Rosca B C K N Código
Fluxo Duplo 2" BSP Direita 2" BSP ø48 1" BSP 1" NPT 5 0 4 4 0
2" BSP Esquerda 5 0 4 4 1
2" NPT Direita 2" BSP ø48 1" BSP 1" NPT 5 0 4 4 2
2" NPT Esquerda 5 0 4 4 3
Fluxo Único 2" BSP Direita 2" BSP ø48 - 5 0 4 4 5
2" BSP Esquerda 5 0 4 4 6
2" NPT Direita 2" BSP ø48 5 0 4 4 7
2" NPT Esquerda 5 0 4 4 8
MOD: 1074 A Sentido da Rosca B C K N Código
Fluxo Duplo 3" BSP Direita 3" BSP ø70 1" BSP 1" NPT 5 0 4 5 0
3" BSP Esquerda 5 0 4 5 1
3" NPT Direita 3" BSP ø70 1" BSP 1" NPT 5 0 4 5 2
3" NPT Esquerda 5 0 4 5 3
Fluxo Único 3" BSP Direita 3" BSP ø70 - 5 0 4 5 5
3" BSP Esquerda 5 0 4 5 6
3" NPT Direita 3" BSP ø70 5 0 4 5 7
3" NPT Esquerda 5 0 4 5 8
